干式球磨機介紹

干式球磨機是物料經過粗破后，進行再次超細粉磨的關鍵設備，其因具有良好的耐磨性，運行平穩，工作可靠等特點，被廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式粉磨。

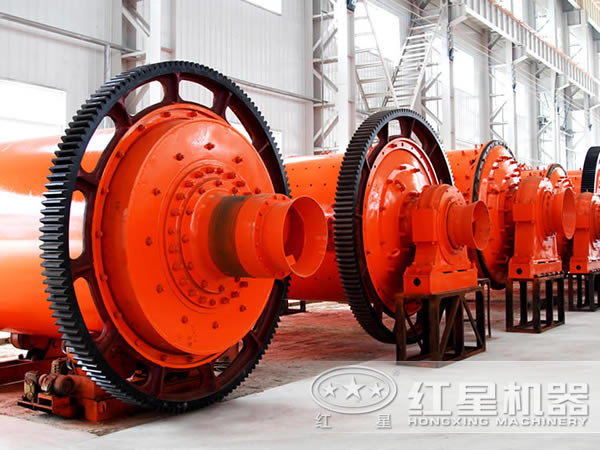

干式球磨機圖片

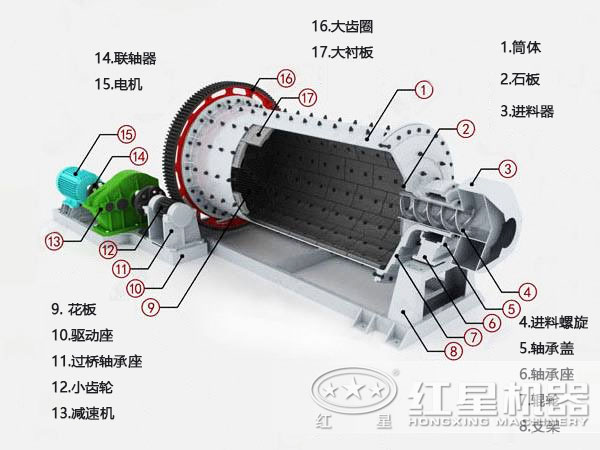

干式球磨機的結構

1、給料部，由進料螺旋組成，供進料用。 　　

2、回轉部即筒體部分，筒體上開有人孔，供檢修和更換筒內襯板時用。 　　

3、排料部分，供球磨機排出合格產品用 　　

4、主軸承部分。 　

5、傳動部分。 　　

根據流程需要，磨機分左旋和右旋，供貨時按訂貨合同。

干式球磨機的安裝

本機應安裝在牢固的混凝土基礎上。新型的中礦機器球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應采用整塊式結構。 　　混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準。

注意：吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。

干式球磨機優勢分析

1.本機中空軸采用鑄鋼件，內襯可拆換。

2.回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。

3.干式球磨機運轉平穩，工作可靠。?

干式球磨機工作原理

本機為臥式筒形旋轉裝置，工作原理類似格子型球磨機，兩倉，并通過外沿齒輪傳動，當物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

干式球磨機技術參數
