單開式玻璃自動門皮帶安裝步驟說明
松下自動門-感應門-深圳市乙元興自動門有限公司【panasonic松下授權經銷】總代理整理發布
松下自動門(單開)玻璃自動門皮帶固定裝置安裝步驟說明如下:

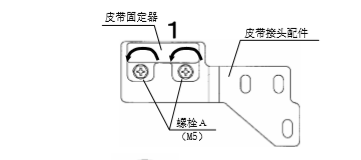

(1)拆下螺栓A(M5)將皮帶固定器皮帶接著配件上取下。
(2)參考皮帶切斷表,把皮帶切斷。
【注意】請將皮帶從谷地的中心切斷。

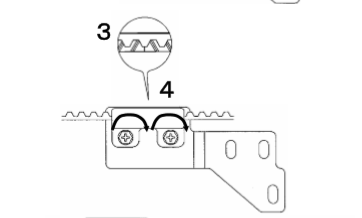

(3)把皮帶的兩端交叉著從皮帶固定器的中心處放入固定 器【注意】安裝時勿使皮扭曲。
(4)把皮帶器牢固地安裝到到皮帶接頭配件上。
【注意】皮帶固定器的方向。
(5)把皮帶先掛到馬達一側的皮帶輪上,再掛到從動輪上。
(6)按照下述的安裝位置圖,使用附帶的皮帶固定裝置安裝用螺栓(M6 ╳12帶彈簧墊圈)并確認安裝至吊架裝置上。
【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊

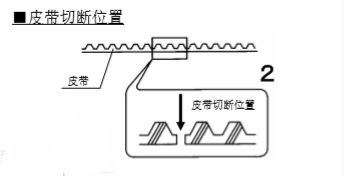

皮帶切斷位置示意圖:

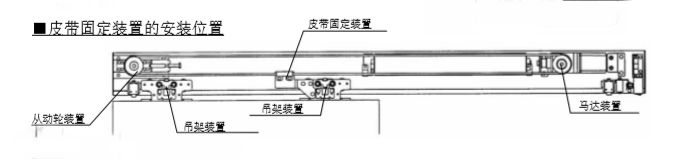

■皮帶固定裝置的安裝位置:

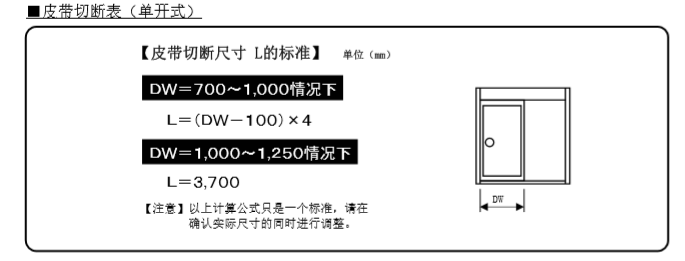

■皮帶切斷表(單開式)
以上是單開式玻璃自動門皮帶安裝步驟說明書,請嚴格按照產品及品牌施工說明進行皮帶施工。
溫馨提示:玻璃自動門中的皮帶裝置是自動門電機(馬達)產動力的傳輸裝置,所以皮帶正確的,有利于門體在軌道內平穩運行,同時,可以減少自動門電機(馬達)及皮帶的消耗(損傷)當您選擇使用玻璃自動門時,請選擇專業有經驗的自動門安裝公司進行施工。
