雙開式玻璃自動門-感應門皮帶安裝步驟詳情如下:

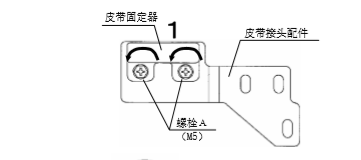

【1】用螺絲刀擰下螺栓(M5)把皮帶固定器從皮帶接頭配件上取下;

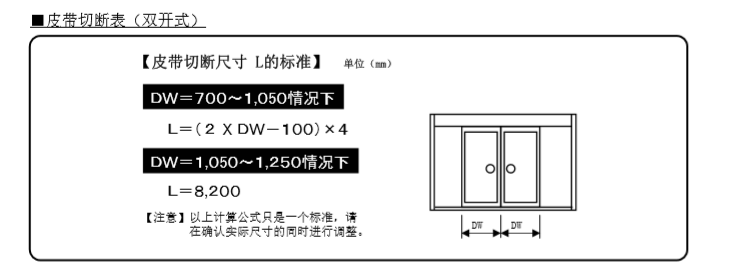

【2】對照皮帶切斷表,進行切割;

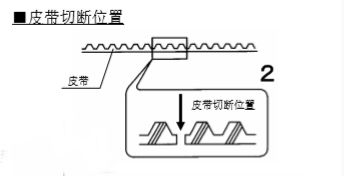

【注意】皮帶切斷處于谷底的中心切斷(下刀子的地方);

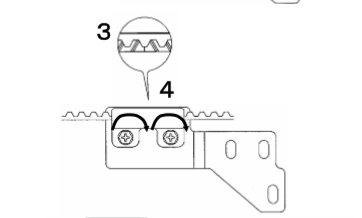

【3】把皮帶的兩端交叉著從皮帶固定器中心處切實放入皮帶固定器;
【注意】安裝過程中避免皮帶扭曲;
【4】把皮帶固定器牢固地安裝到皮帶接頭配件上;
【注意】注意皮帶固定器的方向;
【5】把皮帶先掛到馬達一側的皮帶輪上,再掛到從動輪上;

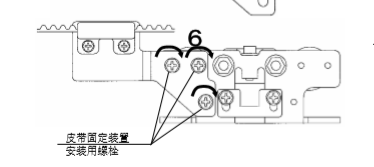

【6】按照(【13】皮帶固定裝置安裝位置,使用附帶皮帶固定裝置安裝用螺栓(M6╳12帶彈簧圈)、確實安裝到吊架裝置上,確保安裝牢固;
【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊;

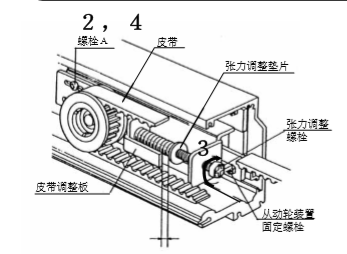

【7】參照(皮帶張力的調整)調整皮帶張力;如下:
1、把從動輪裝置向左用力拉,擰緊固定好螺栓。
2、擰松4個螺栓A。
3、按順時針?lè )较蛐D張力調整螺栓,調整皮帶張力。
4、確定擰緊4個螺栓A.
【8】使2扇門確實處于關閉位置;
如有手動門鎖,請將其鎖上;
【9】拆下雙開用皮帶固定器的螺栓B(M5),將其從雙開式皮帶接頭配件上取下;

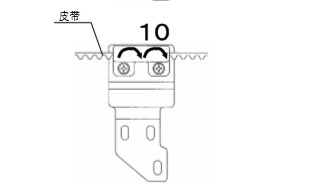

【10】參照下述的安裝位置圖【13】,將皮帶固定器安裝到皮帶上、用螺栓把皮帶固定以雙開皮帶接頭配件固定;
【11】使用附帶的皮帶固定裝置安裝用螺栓(M6 ╳12帶彈簧墊圈)、確實安裝至吊架裝置上,安裝牢固;
【注意】請用扳手,套簡扳手等將螺栓確實打緊;
【12】門的位置調整后,將螺栓 B確實打緊;

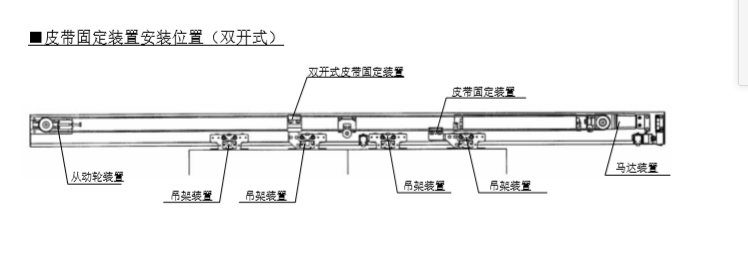

【13】皮帶固定安裝裝置位置圖:
為了避免不正確安裝皮帶造成其磨損、運行出現噪音、及導致斷裂等隱患情況,請嚴格按照玻璃自動門皮帶安裝進行施工。
由于存在使用情況的變化,用戶在發現異味、嗓音等異常時,避免單方行為,請第一時間聯系自動門安裝公司或自動門維保人員。
以上玻璃自動門皮帶安裝技術知識,由松下自動門華南代理商-深圳市乙元興自動門有限公司整理發布。(本文施工說明書中的圖片資料僅供參考,請以實物為準。)
